جعبه اتصال و کانکتورها

جعبه اتصال و کانکتورها

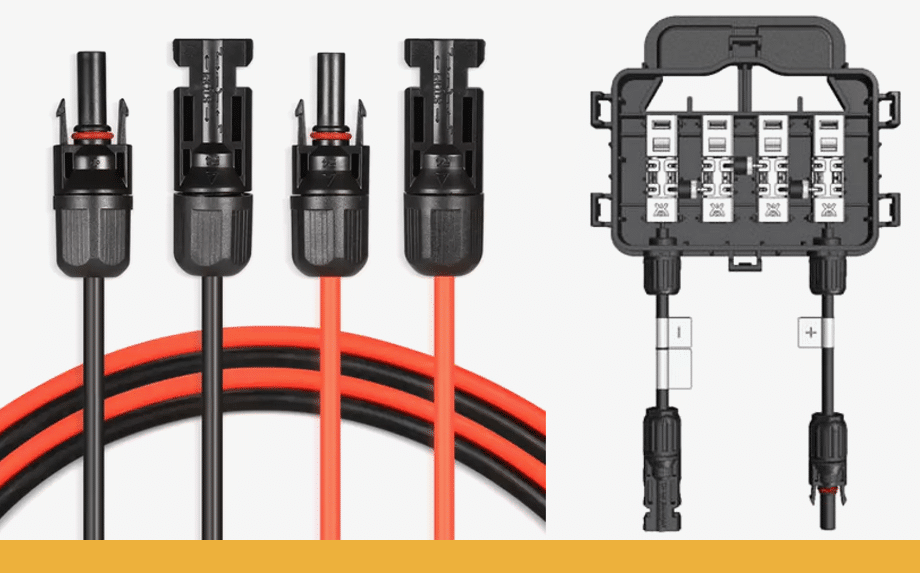

یکی از ویژگی های مهم در ساخت ماژول های خورشیدی جعبه اتصال است که.به پشت پنل خورشیدی متصل شده و چندین عملکرد مهم را انجام می دهد. جعبه اتصال اغلب یک قطعه نادیده گرفته شده از پنل خورشیدی است. معمولاً نصب‌کنندگان از قبل در قسمت پشتی یک ماژول خورشیدی نصب می‌شوند تا پانل‌های نصب شده را به هم متصل کنند. جعبه اتصال دارای دیودهای بای پس است که جریان برق را در یک جهت حفظ می کند و از برگشت آن به پانل ها جلوگیری می کند. هر رشته توسط یک دیود محافظت می شود. اگر بخشی از یک پنل خورشیدی سایه دار باشد، آن رشته می خواهد برق مصرف کند و جریان برق را معکوس می کند. دیودهای داخل جعبه اتصال از این اتفاق جلوگیری می کند.

برای استفاده از جعبه اتصال معمولا از کابل هایی مانند MC4 و MC5 برای اتصال به سایر پنل های خورشیدی آرایه استفاده می شود. یک جعبه اتصال خوب از خوردگی در سرنخ ها جلوگیری می کند یا آن را به حداقل می رساند. هنگام خرید ماژول‌های خورشیدی، بررسی رتبه IP جعبه‌های اتصال مهم است، زیرا اگر در برابر آب مقاوم نباشد، می‌تواند باعث اتصال کوتاه و آسیب به کل سری ماژول‌های خورشیدی متصل به آن شود.

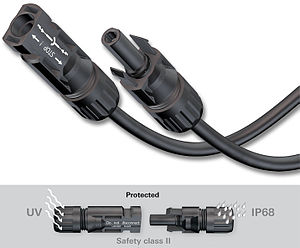

ماژول‌های خورشیدی مدرن تمایل دارند از کانکتورهای MC4 استفاده کنند زیرا سیم‌کشی آرایه خورشیدی شما را بسیار ساده‌تر و سریع‌تر می‌کنند. کانکتورها در دو نوع نر و ماده وجود دارند که برای اتصال به یکدیگر طراحی شده اند. به دلیل مکانیسم قفل کانکتورهای MC4، آنها از برق جدا نمی شوند و برای محیط های بیرونی مناسب هستند. کانکتورها را می توان از هم جدا کرد اما به یک ابزار باز کردن قفل MC4 خاص نیاز دارد.
