ترانسفورماتور چیست؟
ترانسفورماتور یک ماشین الکتریکی ساکن است که توان الکتریکی متناوب را از یک مدار به مدار دیگر با فرکانس ثابت منتقل می کند، اما سطح ولتاژ را می توان تغییر داد، به این معنی که ولتاژ را می توان بر اساس نیاز افزایش یا کاهش داد.
مکانیسم کار ترانسفورماتور بر قانون القای الکترومغناطیسی فارادی استوار است.
به طور معمول برق در ولتاژهای چند کیلو ولت تولید می شود ولی برای جلوگیری از اتلاف توان الکتریکی در مسیر انتقال، سطح ولتاژ را تا حدود 220 یا 440 کیلو ولت افزایش می دهند. برای این منظور از ترانسفورماتور های افزاینده در نیروگاه ها استفاده میشود تا سطح ولتاژ به میزان مطلوب بالا برده شود سپس در مقصد ولتاژ باید کاهش پیدا کند و به حدود 220 ولت یا 400 ولت برسد که در این مرحله نیز از ترانسفورماتور ها کاهنده استفاده می کنند.
به طور کلی ترانسفورماتورها را می توان به سه دسته ،

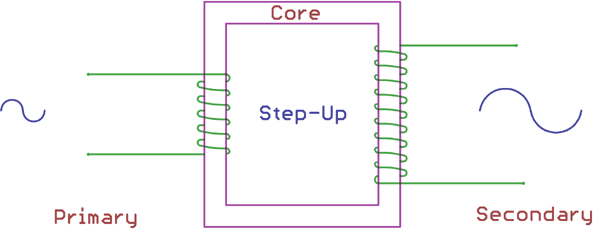

– افزاینده(Step-up)
تعداد دور حلقه های ثانویه بیشتر

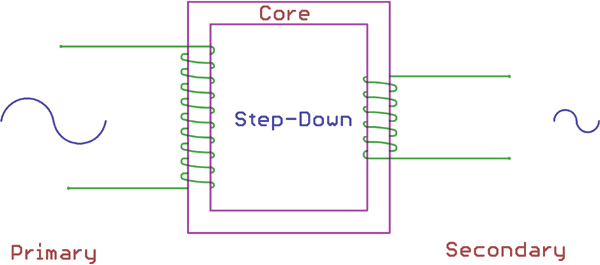

– کاهنده(Step-down)
تعداد دور حلقه های ثانویه بیشتر

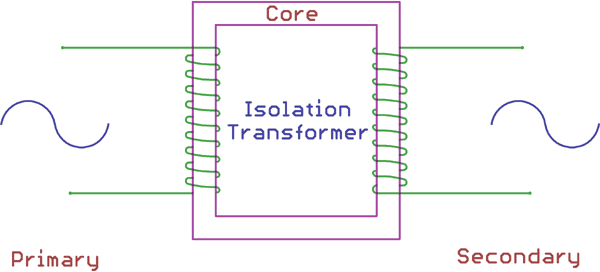

– ایزولاسیون(Isolation)
تعداد دور حلقه های ثانویه با اولیه برابر است.
تقسیم بندی کرد.
ترانسفورماتورهای قدرت
ترانسفورماتورهای قدرت در شبکه های انتقال ولتاژ بالا استفاده می شوند. رتبه بندی ترانسفورماتور قدرت به شرح زیر است 400 کیلو ولت، 200 کیلو ولت، 110 کیلو ولت، 66 کیلو ولت، 33 کیلو ولت. توان آنها عمدتاً بالای MVA200 رتبه بندی می شوند. به طور عمده در ایستگاه های تولید و پست های انتقال نصب شده است. آنها برای حداکثر بازده 100٪ طراحی شده اند. اندازه آنها در مقایسه با ترانسفورماتور توزیع بزرگتر است.
ترانسفورماتورهای قدرت به صورت 24 ساعته در ایستگاه های انتقال زیر بار می باشند ، بنابراین تلفات هسته و مس در کل روز رخ می دهد. استفاده از ترانسفورماتور قدرت زمانی مقرون به صرفه است که برق در سطوح ولتاژ پایین تولید شود و بخواهیم سطح ولتاژ را افزایش دهیم.
ترانسفورماتور توزیع
این نوع ترانسفورماتور دارای رتبه های پایین تری مانند 11 کیلو ولت، 6.6 کیلو ولت، 3.3 کیلو ولت، 440 ولت و 230 ولت می باشد. دارای توان کمتر از 200 مگاولت آمپر هستند و در شبکه توزیع برای ایجاد و تبدیل ولتاژ در سیستم قدرت با پایین آوردن سطح ولتاژ استفاده می شوند.
